Esquema electrico del inclinometro del montero

[mekilla_87]

Buenas noches,necesito el esquema electrico para el montaje del inclinometro del montero de 2ªgeneracion o galloper super exceed(como puedo saber para que sirve cada cable,la comprobacion.....).Lo necesita un amigo de otro foro al que le he vendido un inclinometro del montero y no sabe como va,si me podeis hechar una mano,os lo agradeceria
Un saludo

[mekilla_87]

nadie?¿ ???

[jmfertonani]

Buenas noches.
Intenta com esto

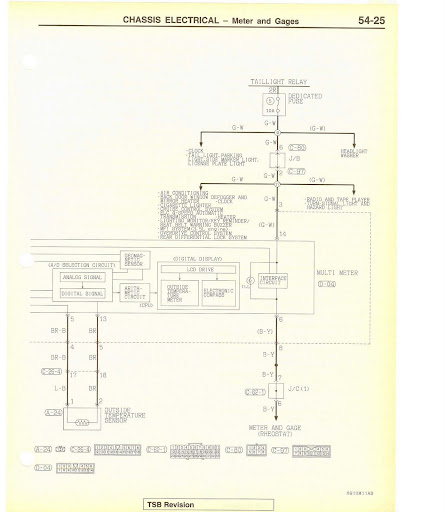

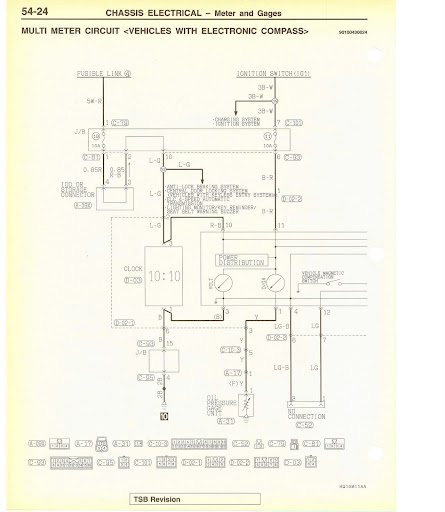

El esquema ya lo tienes, pero complicado, complicado!!!
se te puedo ayudar en algo no lo dudes

[mekilla_87]

Muchas gracias por la ayuda :) :)
Se lo envie ya a mi amigo,espero que le sirvan
Un saludo
