Hola a todos. La semana pasada me llegó el soporte para la antena que tenía pedido, para hacer la instalación fija y definitiva de la emisora de 27 Mhz. Tras pedir ayuda a los compañeros en el foro, a cerca del paso de los cables al interior del habitáculo, hoy mismo me he puesto manos a la obra. Este es el resultado:

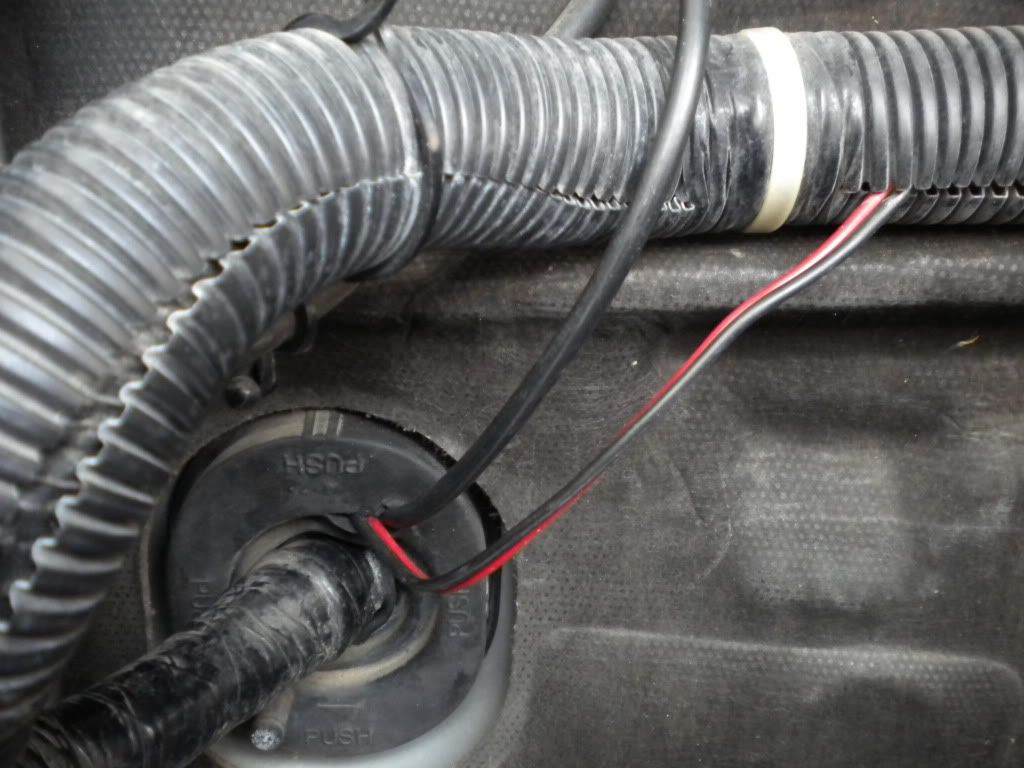

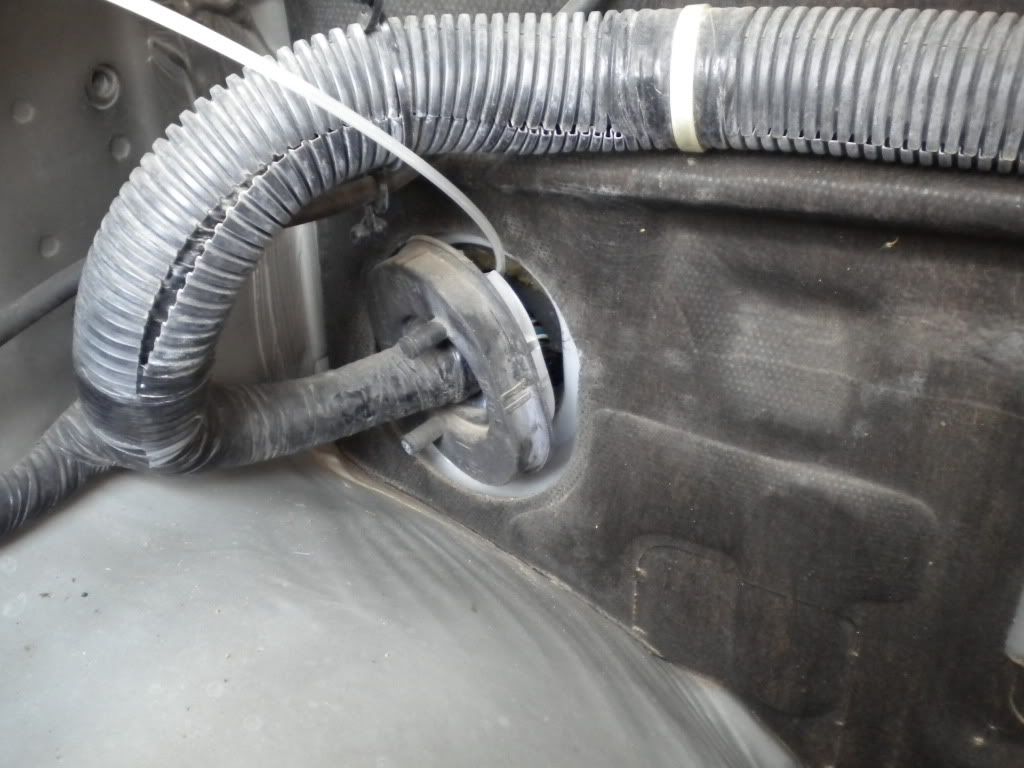

En primer lugar he identificado los agujeros pasabables que van desde el interior del habitaculo hasta el motor. Lo he destapado, y con la ayuda de una guía de electricista, he pasado el cable de antena y el de alimentación tal y como vemos en la foto.

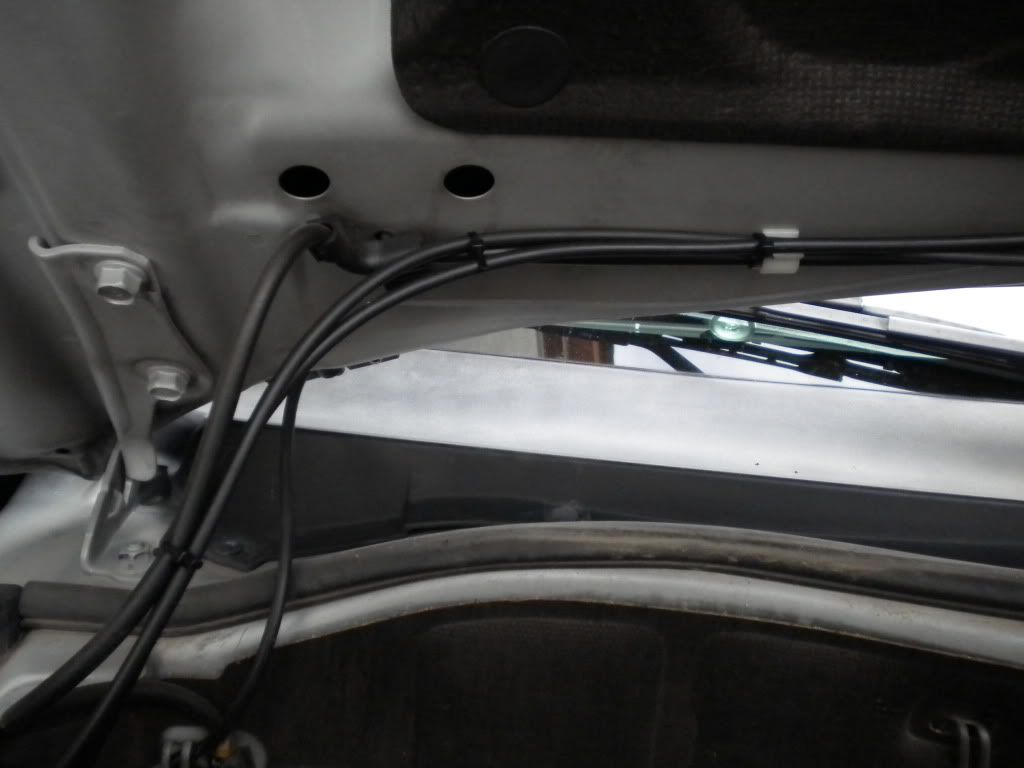

He sujetado el cable de la antena en el tubo del agua de los limpia parabrisas con la ayuda de unas bridas pequeñas. Mucho cuidado de no pasarnos apretando las bridas, ya que podemos extrangular el tubo y dificultar el paso del agua a través de ellos.

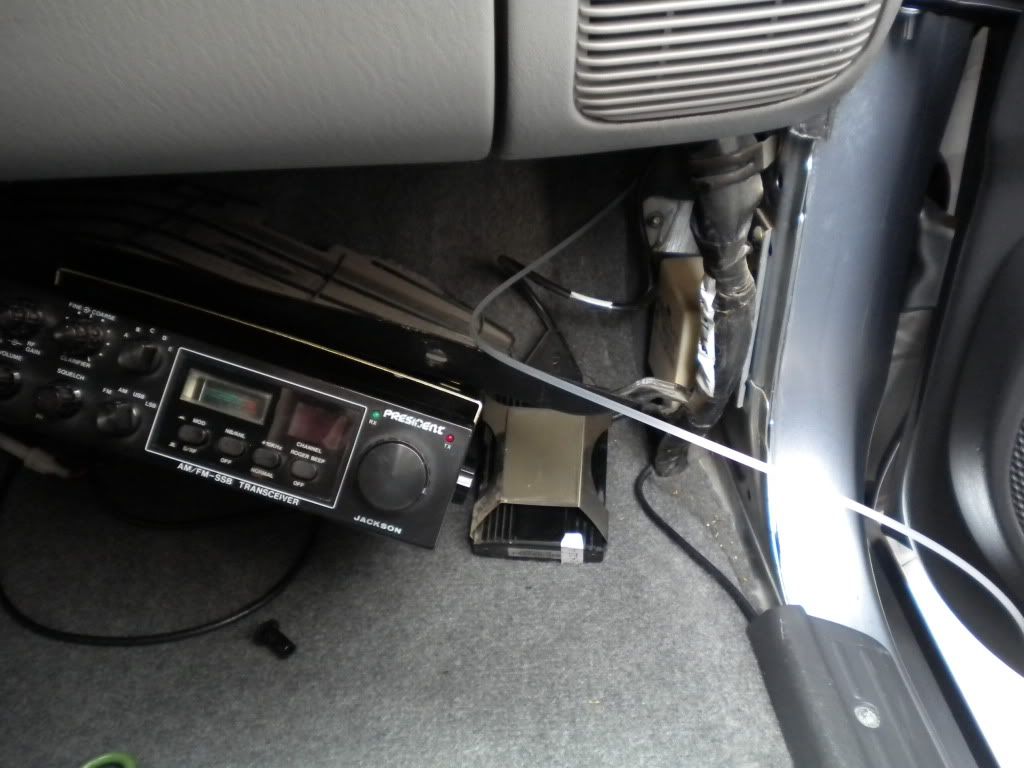

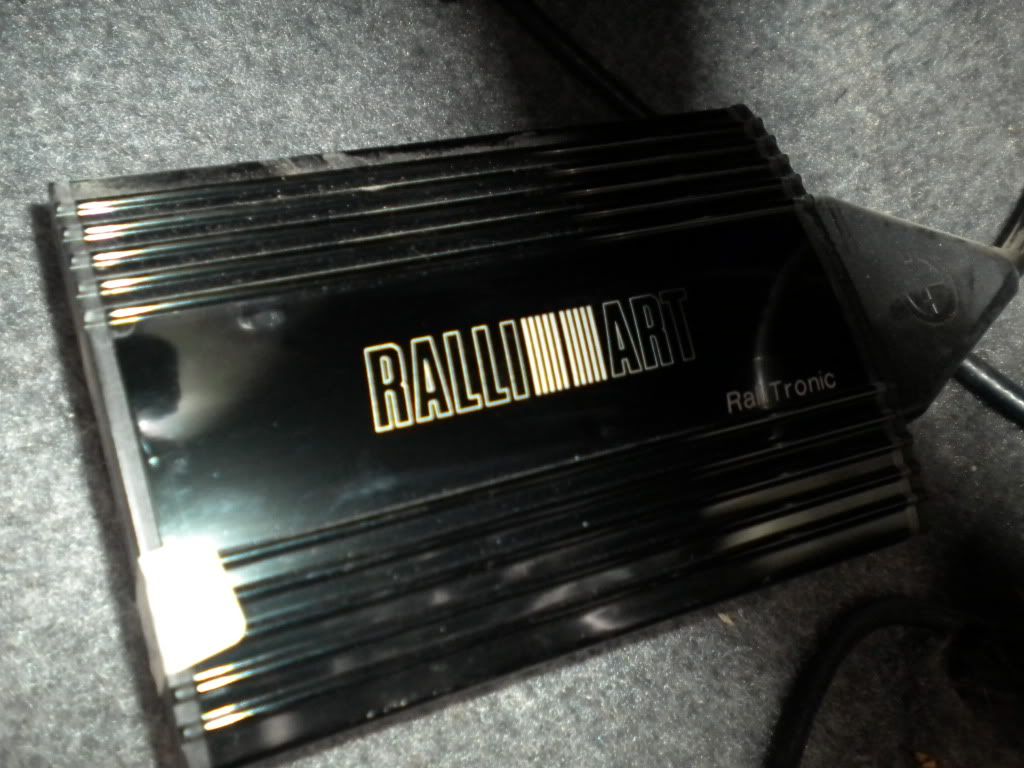

En esta siguiente foto podemos ver la guía pasacables de electricista. Se necesita quitar la tapa de plastico lateral para tener acceso a ella. Por cierto, al quitar esa tapa.... TACHAAAAN!!! Aparece la centralita RALLIART. Pensaba que la tenía alojada en otro lugar.

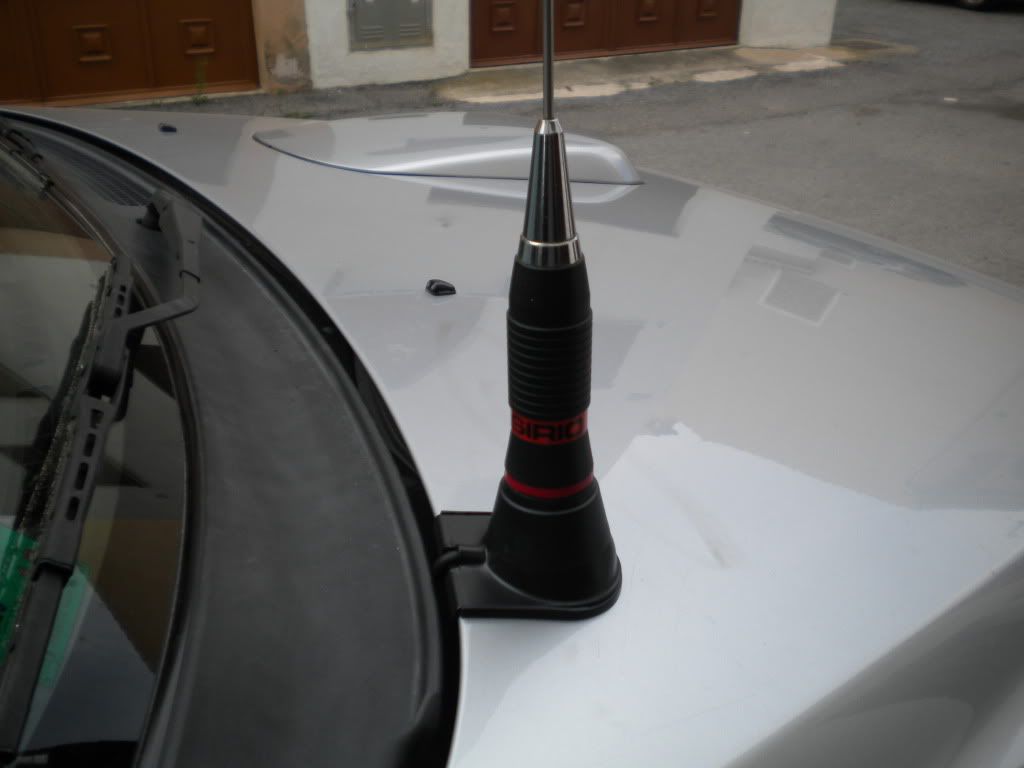

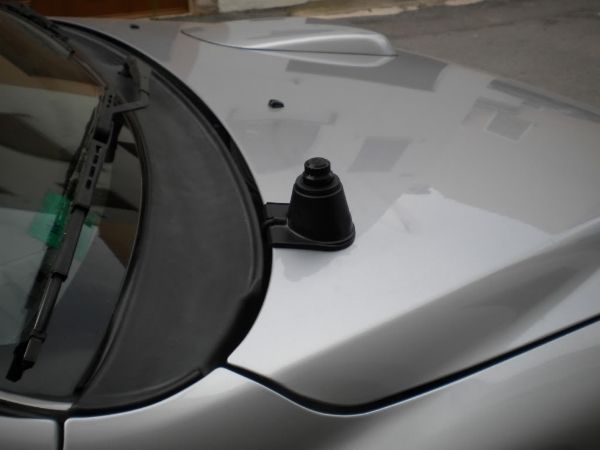

Como podeis ver, he optado por colocar la antena en la parte derecha del capó.

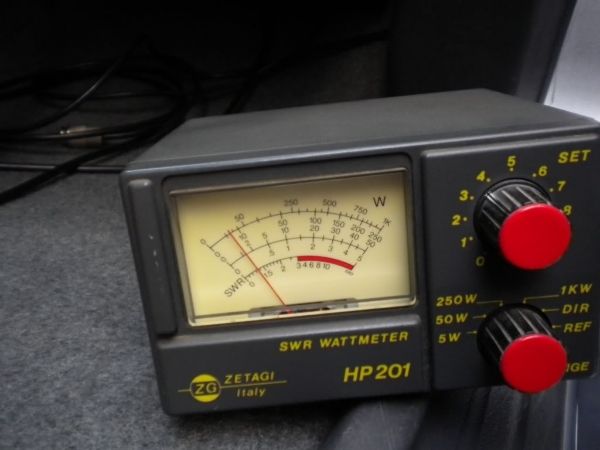

También he medido las estacionarias, y como podeis ver en el medidor ROE, el valor es mas que aceptable. No llega a 1,5.

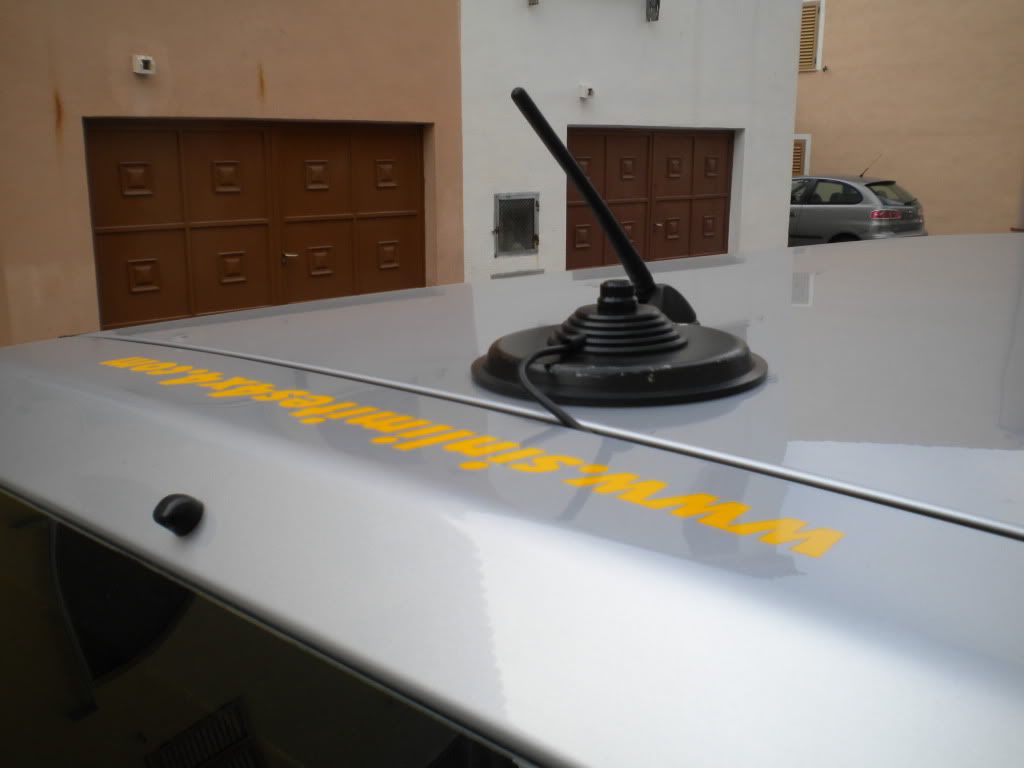

Al final, como ya tenia pasado el cable de la base magnética que llevo en la parte trasera, he decidido no quitar esta instalacion para algún caso de emergencia. Eso sí, la base la llevaré recogida en el maletero.

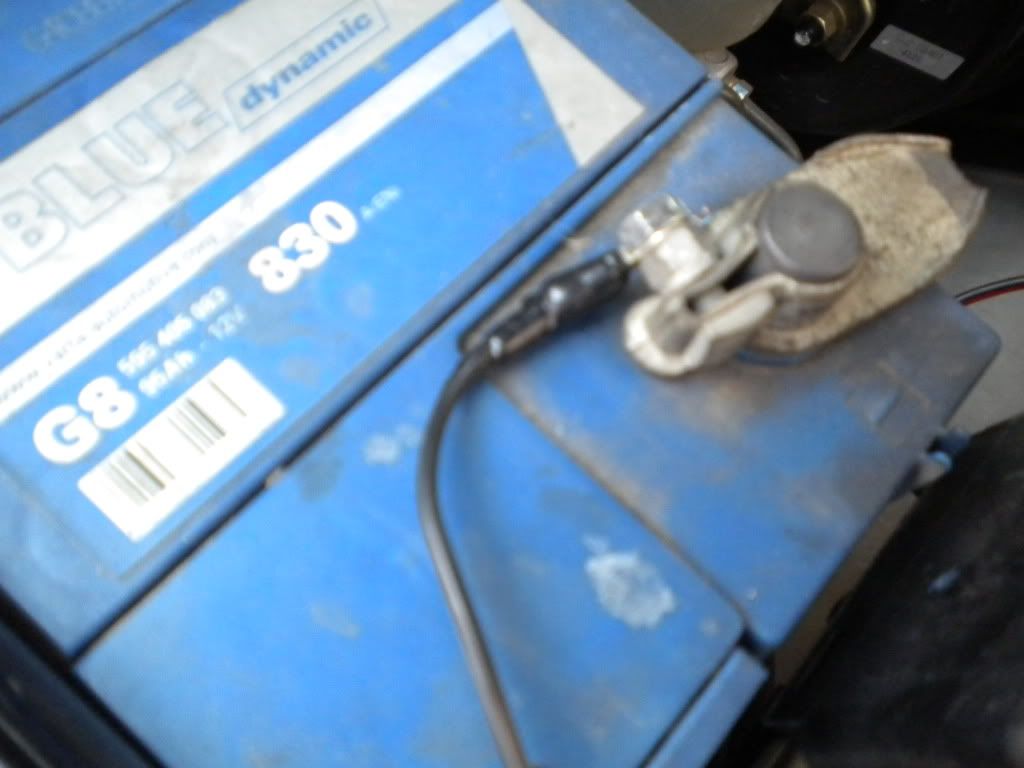

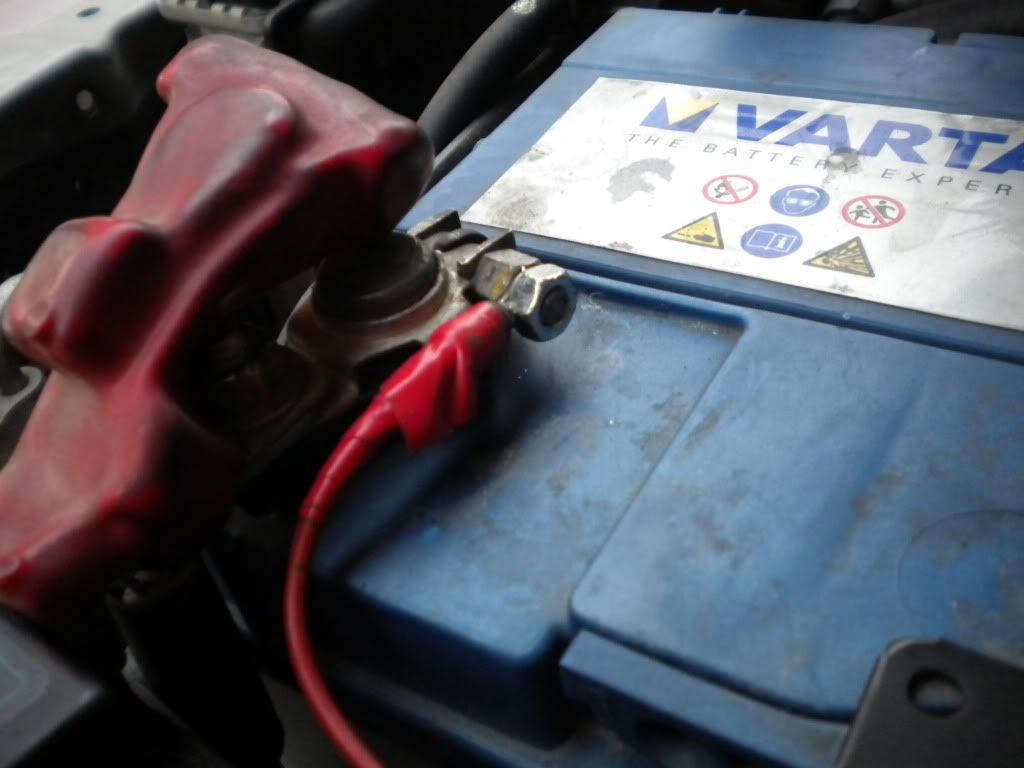

Esta es la conexion a la batería. Conecto los cables a los bornes con unos terminales y una tuerca fuertemente apretada.

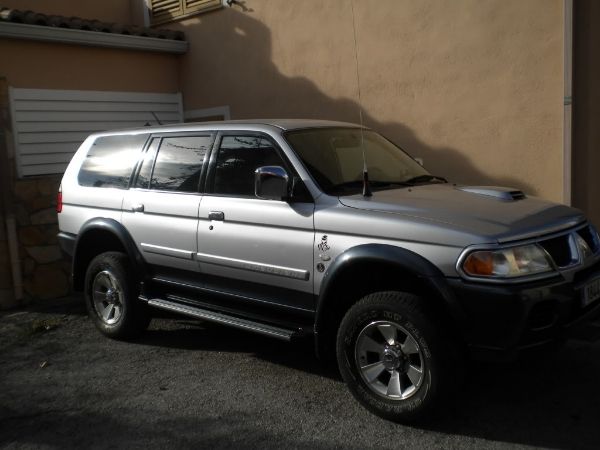

Este es el resultado final:







Espero que os sirva de ayuda.
Gracias a todos y un saludo.

Buen brico Guti.

Gracias Abraham. Por cierto, mientras hacía la instalación he mirado el vaso de expansión, en frío, y está casi vacío. Bastante por debajo del nivel mínimo.

Quote from: GUTI on December 17, 2011, 22:11:04 PM
Gracias Abraham. Por cierto, mientras hacía la instalación he mirado el vaso de expansión, en frío, y está casi vacío. Bastante por debajo del nivel mínimo.

Cuando puedas miralo en caliente haber si te aumenta el nivel de como lo tienes ahora.

Si señor!! A ver si los que tenemos sport nos vamos animando a poner nuestros brico que de sport leo muy poco!!

Titu, en eso estamos. ¡Ánimo a los Sporteros!!

GUTI

¿Cómo quitaste la goma del pasa muros? ¿Estirando sin más o girandola? Es que el otro día intenté quitarla y no pude.

Un saludo

PD.- Buen brico  ;)

Hola Pedroman;
la intenté quitar estirando, pero está bastante bien fijada. Con lo cual, para evitar romperla, quité directamente el soporte donde va fijada la goma haciendo palanca con un destornillador. Después es mucho más fácil quitar la goma y ponerla. Luego, a presión vuelves a meter el soporte. Eso sí, paciencia.
Un saludo.

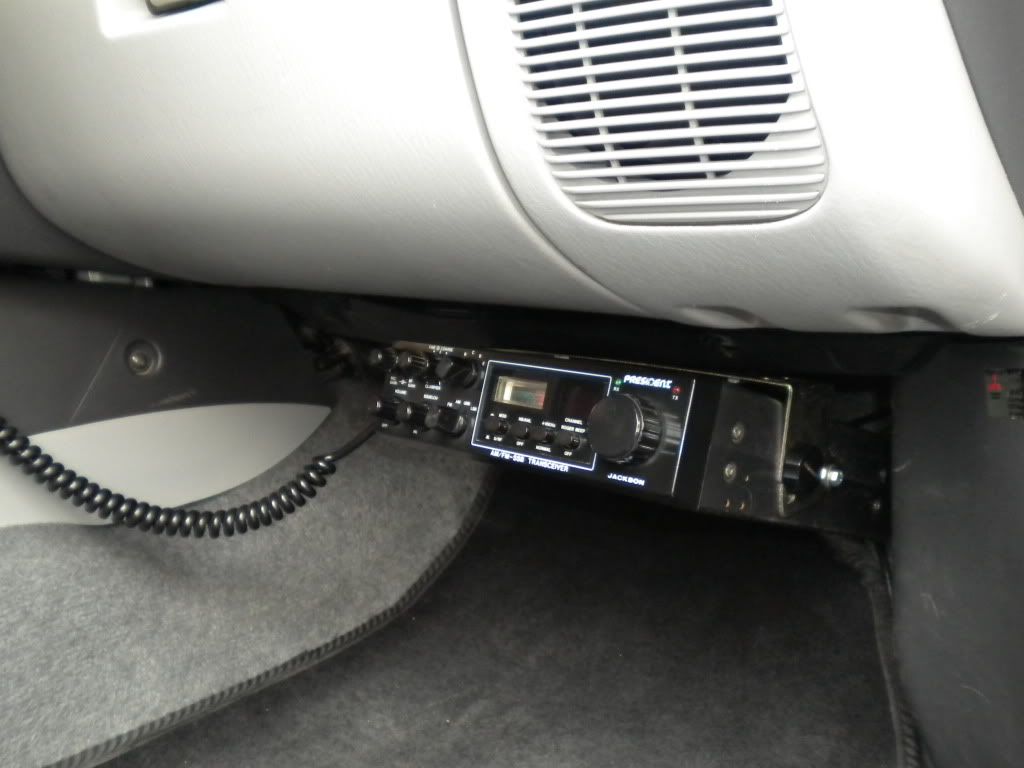

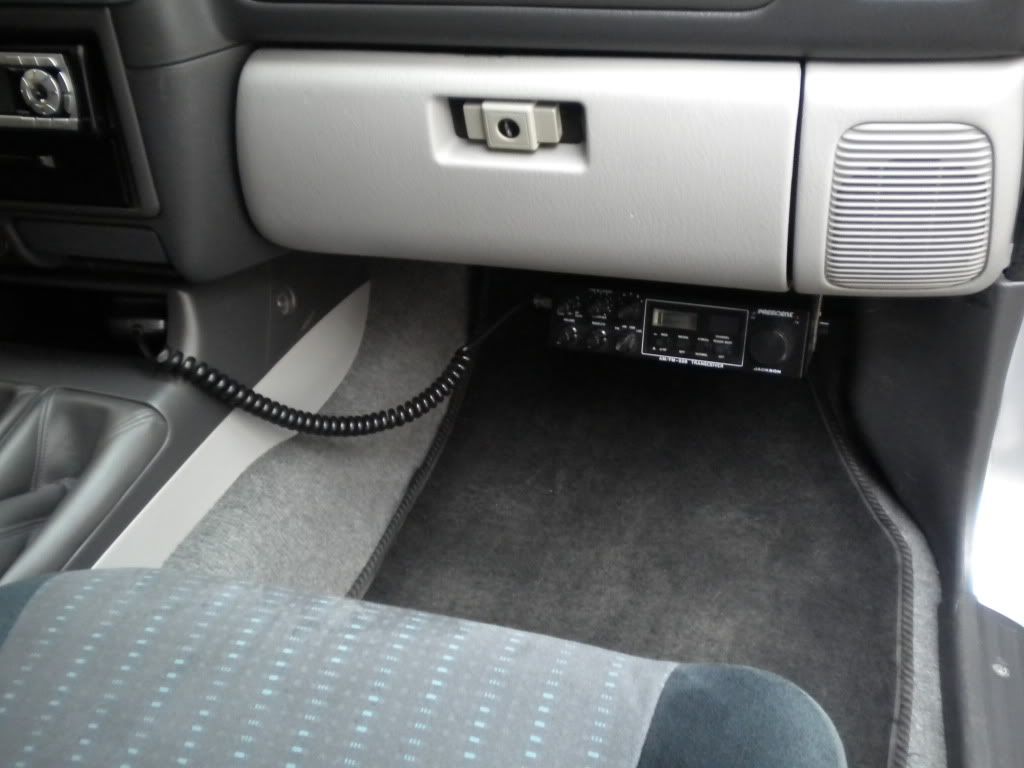

He puesto unas fotos más que me dejé. Como podéis ver, he optado por colocar la emisora a la derecha, debajo de la guantera. La razón es, por que es un equipo demasiado grande para colocar en la consola central. Está provisto de bandas laterales para la práctica del DX, y no cabe de ninguna de las maneras. También es por que es antiguo y en cuanto a diseño, es un poco espartano. Aunque creo que se sigue fabricando tal cual.

Un saludo.
